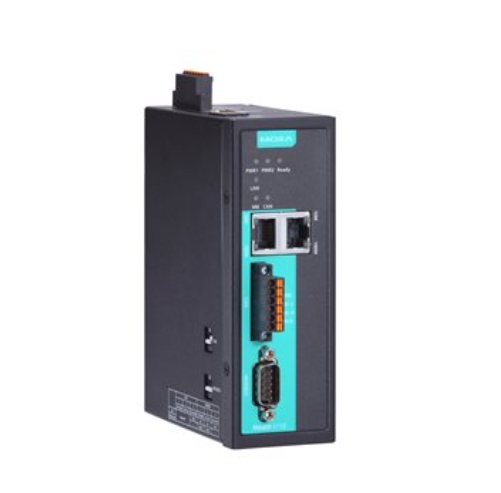

  • MGate 5118 系列

  • MGate 5118 系列

    1 端口 CAN-J1939 转 Modbus/PROFINET/EtherNet/IP 网关


    • 0.00
      0.00
商品描述

1 端口 CAN-J1939 转 Modbus/PROFINET/EtherNet/IP 网关


特点和优势

  •  支持 J1939 转换为 Modbus、PROFINET 或 EtherNet/IP 协议

  •  支持 Modbus RTU/ASCII/TCP master/client 和 slave/server

  •  支持 EtherNet/IP Adapter

  •  支持 PROFINET IO Device

  •  支持 J1939 协议

  •  通过基于 Web 的向导轻松配置

  •  内置以太网级联端口，容易接线

  •  内置流量监控/诊断信息，方便故障排除

  •  microSD 卡，用于配置备份/复制和事件日志

  •  状态监控和故障保护，易于维护

  •  带 2 kV 光电隔离保护的 CAN 总线和串口

  •  -40 至 75°C 的宽温型号可供选择

  •  基于 IEC 62443 的安全功能


介绍

MGate 5118 工业协议网关支持基于 CAN 总线（控制器局域网）的 SAE J1939 协议。SAE J1939 用于实现车辆部件、柴油发动机和压缩机之间的通信和故障诊断，适用于重型卡车行业和后备电力系统。目前，使用发动机控制单元 (ECU) 来控制设备已经很普遍，自动化领域越来越多应用通过 PLC 来监测 ECU 所控制的 J1939 设备状态。

MGate 5118 网关支持将 J1939 转换为 Modbus RTU/ASCII/TCP、EtherNet/IP 或 PROFINET 协议，适用于大部分 PLC 应用。J1939 协议的设备可由支持 Modbus RTU/ASCII/TCP、EtherNet/IP 和 PROFINET 协议的 PLC 和 SCADA 系统监视和控制。借助 MGate 5118 网关，只需使用同一个网关，即可应对各种不同的 PLC 环境。



无需键入 J1939 命令

J1939 协议可从 CAN-J1939 设备中检索各种数据。MGate 5118 网关无需手动输入 J1939 命令，可自动检测 CAN 设备使用的输出命令。

只需单击 web console，网关即可自动检测 CAN 设备的所有输出命令。这些命令会显示在 web console 的命令列表中，然后用户可根据需求进一步修改它们。MGate 5118 网关让用户更轻松地连接 PLC 与CAN 设备。



多种维护功能

MGate 5118 网关的 web console 简化配置和维护，内置流量监控功能可监控 J1939 协议流量，允许用户监控已接入网络的 CAN 设备，包括错误计数、数据包计数器和总线离线系统。流量监控功能还可排除 CAN 设备故障。此诊断工具帮助用户检查 CAN 设备设置，通过读取 J1939 网络地址来确定 CAN 设备的可用性。此外，MGate 5118 网关具有在线设备列表 (Live List) 功能，适用于两个或多个 J1939 设备接入至同一 CAN 总线的情况。此功能显示每个设备的 PGN 和数据包地址，使用户能够管理 CAN 总线的负载。

MGate 5118 网关支持状态监控和故障保护功能。当网关和 CAN 设备之间的线缆松动时，状态监控会通知 PLC。此外，当网关和 PLC 之间的线缆松动时，故障保护功将执行用户预定义的操作。


  • 10/100BaseT(X) 端口（RJ45 接头）



    2
    自动 MDI/MDI-X 连接

  • 电磁隔离保护



    1.5 kV（内置）

  • 工业协议



    EtherNet/IP Adapter (Slave), EtherNet/IP Scanner (Master), Modbus TCP Client (Master), Modbus TCP Server (Slave), PROFINET IO Device (Slave)

  • 配置选项



    Web Console (HTTP/HTTPS)、设备搜寻工具 (DSU)、Telnet Console

  • 管理



    ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、Telnet、SSH、UDP、NTP Client

  • MIB



    RFC1213、RFC1317

  • 对时服务



    NTP Client

  • Console 端口



    RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）

  • 端口数量



    1

  • 接头



    DB9 公头

  • 串口标准



    RS-232/422/485

  • 波特率



    50 bps 至 921.6 kbps

  • 数据位



    7，8

  • 校验位



    无、偶、奇、Space、Mark

  • 停止位



    1，2

  • 流量控制



    RTS Toggle（仅限 RS-232）、RTS/CTS

  • RS-485 上拉电阻/下拉电阻



    1 kΩ，150 kΩ

  • RS-485 终端电阻



    120 Ω

  • 隔离保护



    2 kV

  • RS-232



    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422



    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w



    Data+、Data-、GND

  • RS-485-4w



    Tx+、Tx-、Rx+、Rx-、GND

  • 配置选项



    串口 Console

  • 工业协议



    J1939、Modbus RTU/ASCII Master、Modbus RTU/ASCII Slave

  • 模式



    Master, Slave

  • 支持功能



    1、2、3、4、5、6、15、16、23

  • 最大命令数量



    128

  • 模式



    Client，Server

  • 支持功能



    1、2、3、4、5、6、15、16、23

  • 最大 Client 连接数量



    16

  • 最大 Server 连接数量



    32

  • 最大命令数量



    128

  • 模式



    IO Device (Slave)

  • 最大 IO 控制器连接数



    1（用于读/写）

  • 输入数据规模



    512 bytes

  • 输出数据规模



    512 bytes

  • 模式



    Scanner, Adapter

  • 支持 CIP 对象



    标识、消息路由器、组件、连接管理器、TCP/IP 接口、以太网链路、端口

  • 最大 Scanner 连接数量



    1（只读），1（读/写）

  • 最大 Adapter 连接数量



    4

  • 输入数据规模



    496 bytes

  • 输出数据规模



    496 bytes

  • 工业协议



    J1939

  • 端口数量



    1

  • 接头



    弹簧式 Euroblock 端子

  • 波特率



    250 kbps、500 kbps

  • 终端电阻



    120 Ω

  • 隔离保护



    2 kV（内置）

  • 最大命令数量



    256

  • 输入数据规模



    2048 bytes

  • 输出数据规模



    2048 bytes

  • microSD 插槽



    最高 32 GB（兼容 SD 2.0）

  • 输入电压



    12 至 48 VDC

  • 输入电流



    416 mA @ 12 VDC

  • 电源接头



    弹簧式 Euroblock 端子

  • 触点额定电流



    纯电阻性负载：2 A @ 30 VDC

  • 外壳



    金属

  • IP 等级



    IP30

  • 尺寸



    45.8 x 105 x 134 mm（1.8 x 4.13 x 5.28 英寸）

  • 重量



    589 g (1.30 lb)

  • 工作温度



    MGate 5118：0 至 60°C（32 至 140°F）
    MGate 5118-T：-40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）



    -40 至 85°C（-40 至 185°F）

  • 相对湿度



    5 至 95%（非冷凝）

  • 安全



    EN 60950-1，UL 61010-2-201

  • EMC



    EN 61000-6-2/-6-4

  • EMI



    CISPR 32，FCC Part 15B Class A

  • EMS



    IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
    IEC 61000-4-4 EFT：电源：4 kV；信号：4 kV
    IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV
    IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信号：10 V/m
    IEC 61000-4-8 PFMF

  • 自由落体



    IEC 60068-2-32

  • 冲击



    IEC 60068-2-27

  • 振动



    IEC 60068-2-6，IEC 60068-2-64

  • 时间



    727,873 小时

  • 标准



    Telcordia SR332

  • 保修期限



    5 年
